Theo Andriessen
 Titel:
BerichtGeplaatst: 21 jan 2008, 22:14
Zeer realistisch, erg mooi gedaan. :!:
Omhoog


Bas Pos
 Titel:
BerichtGeplaatst: 22 jan 2008, 08:34
Go Tuur go!

Life is like a box.......... :wink:
Omhoog


Arthur Hermans
 Titel:
BerichtGeplaatst: 26 jan 2008, 23:22
Offline
BTN Clublid
Gebruikers-avatar

Geregistreerd: 03 jan 2005, 20:40
Berichten: 3489
Woonplaats: Wijchen
......of chocolates.
You never know what you're gonna get. :wink:

Maar goed weer iets verder,

Afbeelding

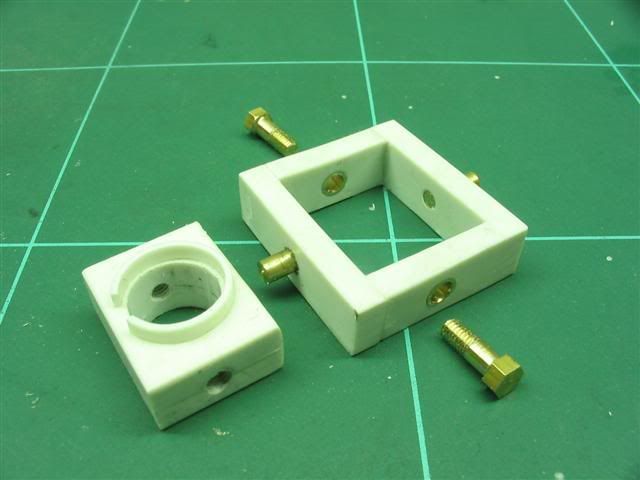

Het schanier mechanisme voor de loop in onderdelen.

Afbeelding

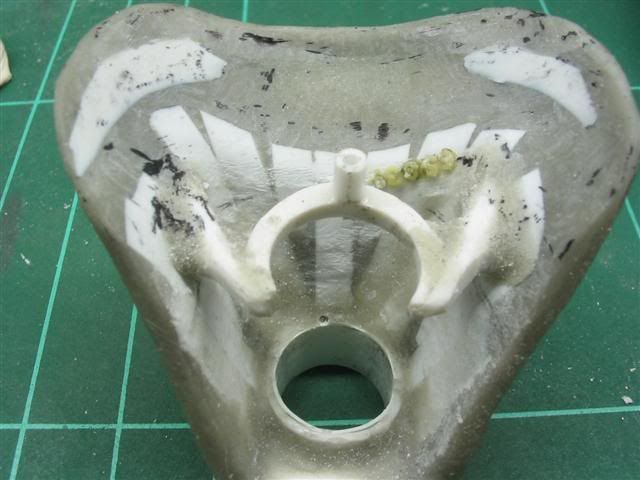

Voorkant.....
Afbeelding

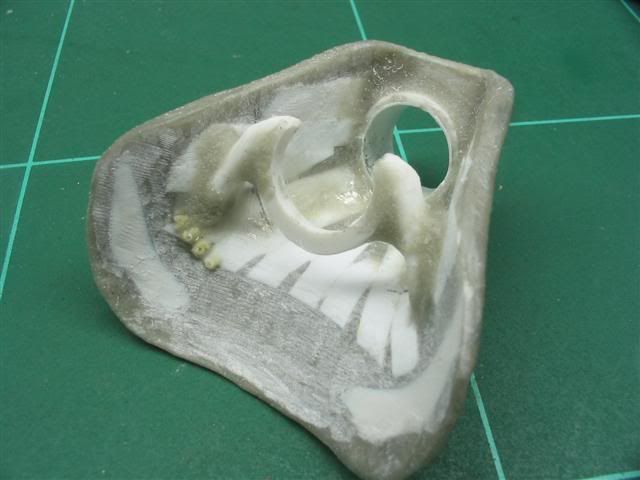

....en achterkant van het binnen pantser of hoe het ook mag heten.

Afbeelding

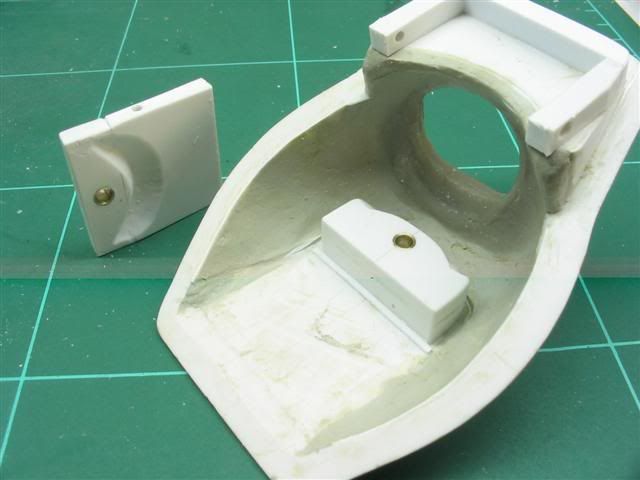

De binnenkant,

Afbeelding
Gemonteerd ziet het er nu zo uit.
De messing pijp moet nog worden ingekort.

_________________
Gr,
Tuur.
Omhoog
 Profiel

Arthur Hermans
 Titel:
BerichtGeplaatst: 27 jan 2008, 12:46
Offline
BTN Clublid
Gebruikers-avatar

Geregistreerd: 03 jan 2005, 20:40
Berichten: 3489
Woonplaats: Wijchen
Afbeelding
Zonder woorden..... :oops:

_________________
Gr,
Tuur.
Omhoog
 Profiel

Arthur Hermans
 Titel:
BerichtGeplaatst: 30 jan 2008, 00:24
Offline
BTN Clublid
Gebruikers-avatar

Geregistreerd: 03 jan 2005, 20:40
Berichten: 3489
Woonplaats: Wijchen
Afbeelding

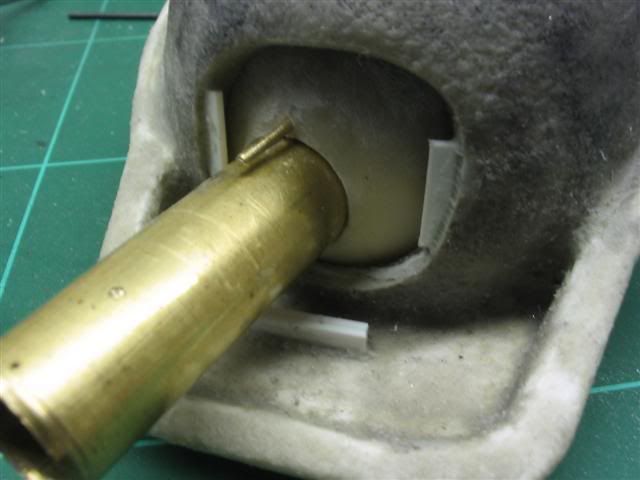

De restanten zwart is van een stift om te kijken waar de mantle nog aanliep.
De gietnummers moesten dus verplaatst worden :oops:
Verder is het pijpje om te verkomen dat de mantle kan verdraaien.

Afbeelding
De messing stift komt dus in het pijpje.

Afbeelding
In het bovenste gat zit een borgschroefje voor de mantle.

Afbeelding
En verder nog een paar gietnummers.

_________________
Gr,
Tuur.
Omhoog
 Profiel

Martin Noorloos
 Titel:
BerichtGeplaatst: 30 jan 2008, 08:29
:shock: :shock:

Mooi voorbeeld voor m'n SU, mag hopen dat mijn kanon-ophang-systeem-mantle-ding-hoe-je-t-ook-wilt-noemen er half zo goed uit gaat komen!

Wederom klasse dus

Martin
Omhoog


Arthur Hermans
 Titel:
BerichtGeplaatst: 01 feb 2008, 22:16
Offline
BTN Clublid
Gebruikers-avatar

Geregistreerd: 03 jan 2005, 20:40
Berichten: 3489
Woonplaats: Wijchen
Effe moeten wachten......op bestelde onderdelen.
In dit geval micro servo's
Deze zijn echt klein 26,0x15,5x7,5mm :shock:

en wat bewegende beelden.....
Afbeelding

_________________
Gr,
Tuur.
Omhoog
 Profiel

Reinier Zwanink
 Titel:
BerichtGeplaatst: 01 feb 2008, 22:23
Offline
Gebruikers-avatar

Geregistreerd: 12 jan 2005, 20:22
Berichten: 3230
Woonplaats: gorinchem
die zijn inderdaad MEGA klein
maar wel ideaal weg te werken zo
mooi gezicht man
op naar de elevatie

_________________
Coming Up:
* RSO restore project
* RC demag (2.0)
* Panzerwerfer 42
Omhoog
 Profiel

Arthur Hermans
 Titel:
BerichtGeplaatst: 01 feb 2008, 22:25
Offline
BTN Clublid
Gebruikers-avatar

Geregistreerd: 03 jan 2005, 20:40
Berichten: 3489
Woonplaats: Wijchen
Ik ben bezig, rustig aan :roll:

_________________
Gr,
Tuur.
Omhoog
 Profiel

Reinier Zwanink
 Titel:
BerichtGeplaatst: 01 feb 2008, 22:29
Offline
Gebruikers-avatar

Geregistreerd: 12 jan 2005, 20:22
Berichten: 3230
Woonplaats: gorinchem
:mrgreen:

_________________
Coming Up:
* RSO restore project
* RC demag (2.0)
* Panzerwerfer 42
Omhoog
 Profiel

Arthur Hermans
 Titel:
BerichtGeplaatst: 01 feb 2008, 23:50
Offline
BTN Clublid
Gebruikers-avatar

Geregistreerd: 03 jan 2005, 20:40
Berichten: 3489
Woonplaats: Wijchen

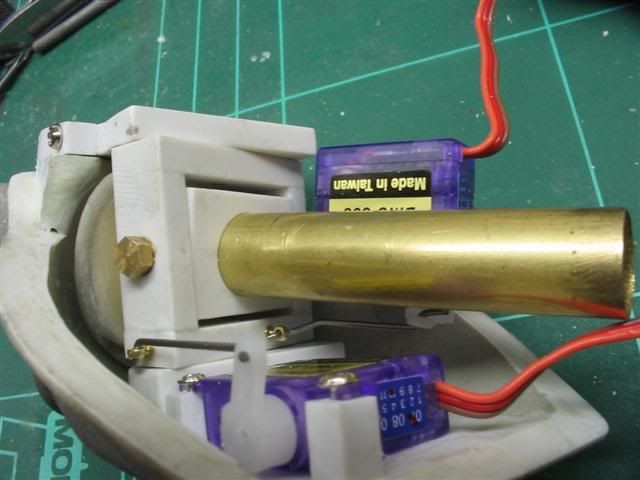

De elevatie zit er nu ook op :wink:
Afbeelding
De tweede servo is aan een messing strip geschroefd.
En de strip is weer aan de messing pijp gesoldeerd.

_________________
Gr,
Tuur.
Omhoog
 Profiel

jan vd poel
 Titel:
BerichtGeplaatst: 02 feb 2008, 11:19
Offline
BTN Site Admin
Gebruikers-avatar

Geregistreerd: 04 jan 2005, 11:41
Berichten: 2088
Woonplaats: Gemert
Mooi gedaan Arthur.

Die servotjes komen die bij Conrad vandaan ??

Groet,
Jan

_________________
Wie vrijheid opoffert voor veiligheid is beiden niet waard.
(Benjamin Franklin)
Omhoog
 Profiel

Arthur Hermans
 Titel:
BerichtGeplaatst: 02 feb 2008, 11:20
Offline
BTN Clublid
Gebruikers-avatar

Geregistreerd: 03 jan 2005, 20:40
Berichten: 3489
Woonplaats: Wijchen
:D Yep :!:

_________________
Gr,
Tuur.
Omhoog
 Profiel

Arthur Hermans
 Titel:
BerichtGeplaatst: 04 feb 2008, 13:41
Offline
BTN Clublid
Gebruikers-avatar

Geregistreerd: 03 jan 2005, 20:40
Berichten: 3489
Woonplaats: Wijchen

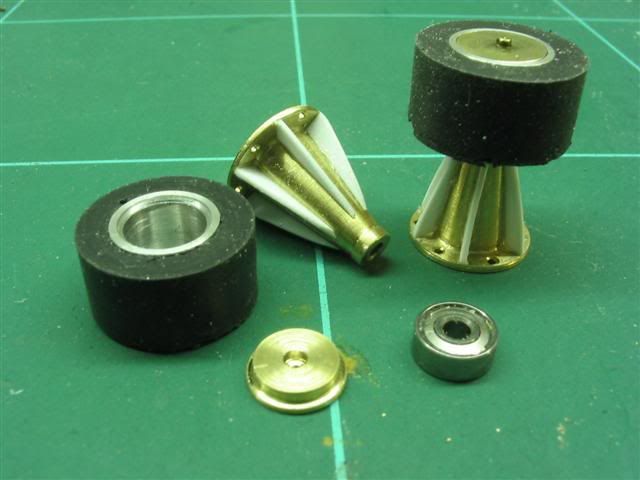

Een deel van de ophanging van de toprollen is ook klaar....
Afbeelding
De kogellager wordt in de velg geperst en vervolgens vastgeschroeft.

_________________
Gr,
Tuur.
Omhoog
 Profiel

Arthur Hermans
 Titel:
BerichtGeplaatst: 04 feb 2008, 14:50
Offline
BTN Clublid
Gebruikers-avatar

Geregistreerd: 03 jan 2005, 20:40
Berichten: 3489
Woonplaats: Wijchen

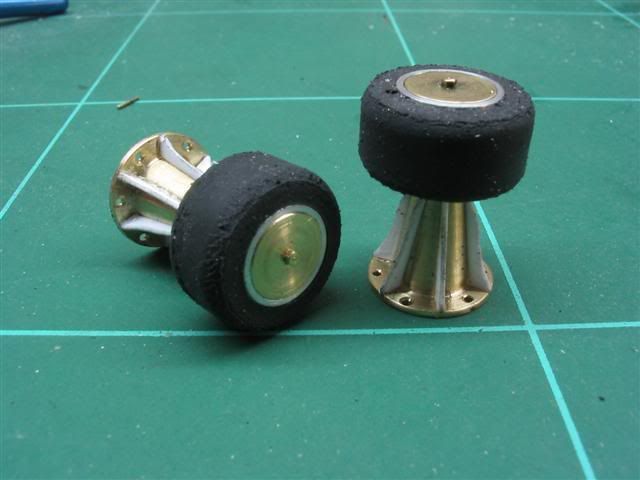

De versteviging ribben iets aangepast en de randen van de banden afgerond.
Afbeelding
Alleen net nog een foto bekeken en daarop is te zien dat er drie ribben teveel opzitten :oops:
Maw,
weer wat sloop werk :evil:
